诺维2019 15寸工业平板电脑NPC-7150GTR

●  15寸1024*768高分分辨率LED背光工业级液晶屏

●  CPU Intel® J1900 四核2.0GHz/10W

●  USB*4 /LAN*2 /COM*4 /8路GPIO /HDMI*1 /9-30V

●  触摸屏采用工业级电阻式触摸屏

●  整机采用背部铝鳍散热,达到-20至60的宽温工作范围

●  整机采用全部压铸铝的制造工艺


产品概述

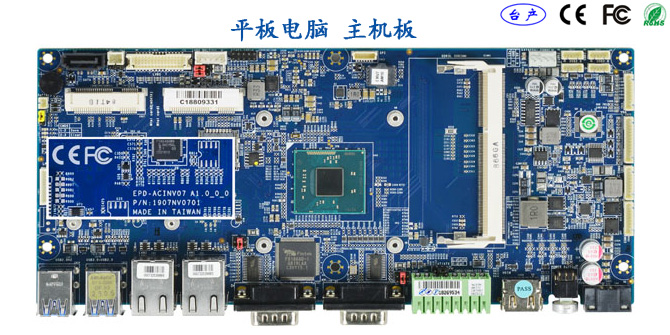

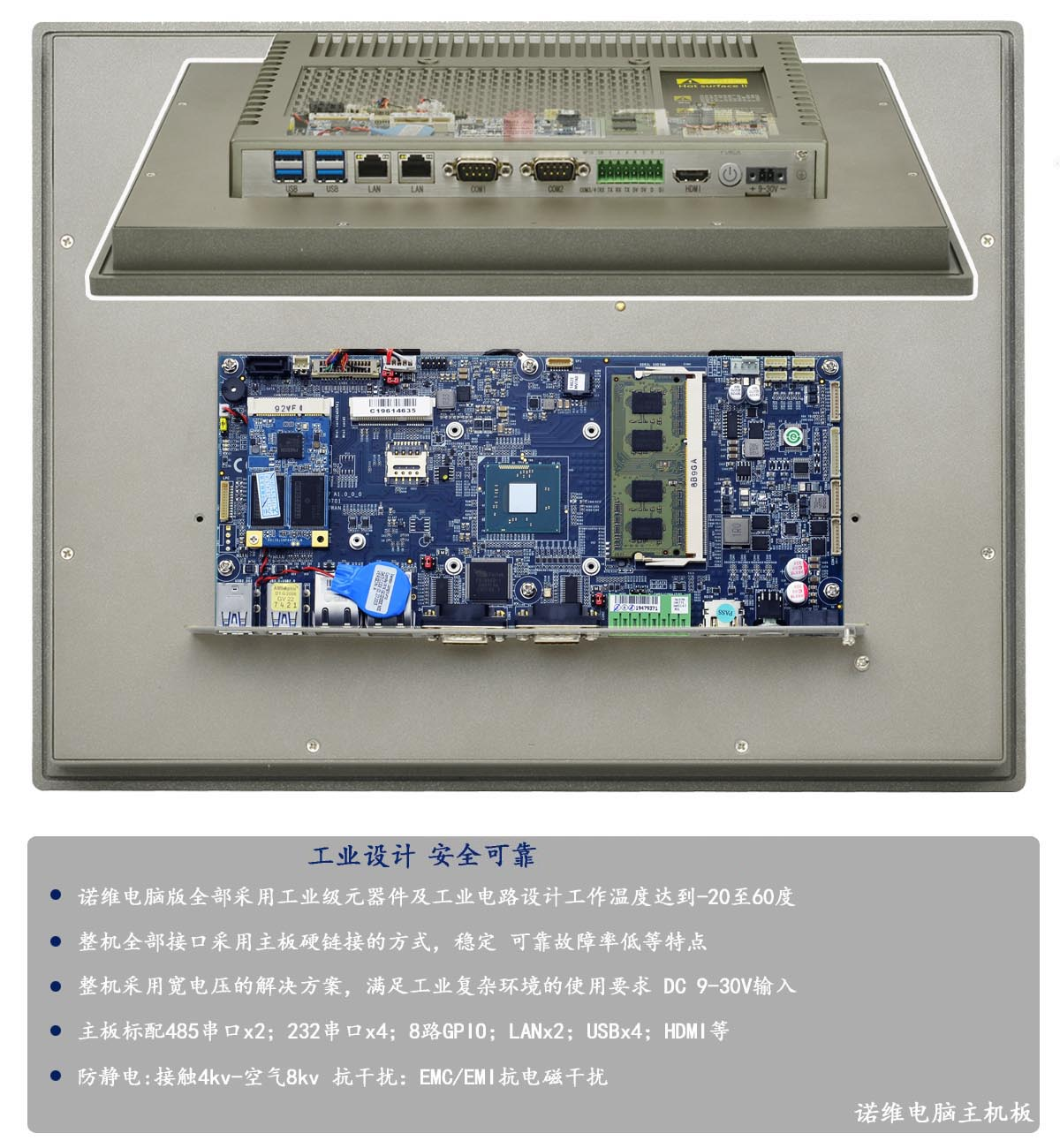

NPC-7 系列是由诺维工控联合研扬科技共同研发生产的第 7 代工业平板电脑;采用 Intel® Celeron J1900 四核2.0GHz/10W 处理器的无风扇工业平板电脑,此代选用了基于 3.5 寸工业主板稳定的前提下二次开发了更加适合平板电脑的整板 CPU 板,增强了产品的稳定性和兼容性;存储方面采用无线缆连接,同时支持 SATA 硬盘和电子盘存储,并设计了快速安装和维护方案。

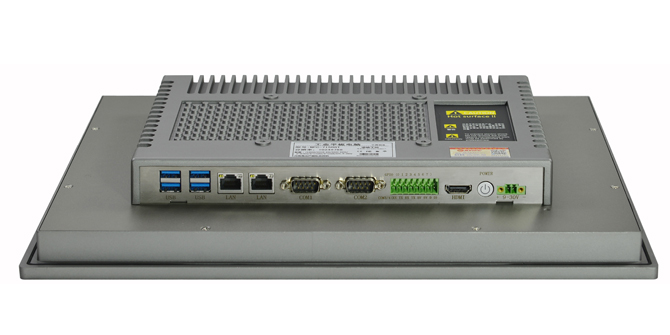

NPC-7 系列设计了 9~30V 的电源输入方案,为适应复杂工业现场要求增加了过流、过压、浪涌和反接保护措施;也可选配3000 毫安 锂电池组,实现断电待机 2 小时以保证重要数据不丢失;功能方面配备了丰富的 I/O 接口,2 个千兆以太网口、1 个 USB3.0 和 3 个 USB2.0 接口、2 个 RS232/422/485 可调串口、2 个 RS232 接口、8 路 DIO 接口、以及 HDMI 显示接口并支持外接一台显示器构成同步或异步双显;

NPC-7 系列选用优质的工业级 LED 液晶显示屏,具有高亮度、低功耗、长寿命等特性;液晶屏采用 360 度减震固定处理,符合冲击 震动的应用环境;触摸屏采用投射式多点电容触摸屏,具有反应快、精度高、抗高温、抗干扰、寿命长等特点。

NPC-7 系列的外观也基于工业化考虑,整机采用镁铝合金磨具成型,外形轻薄兼具强固性,革命性的达到薄点 30mm内;后散热式箱体能够将系统内的热量快速导出并散发;前面板与触摸屏之间做过严格 密封处理。防尘防水标准,杜绝现场水滴和尘埃进入主机而影响设备运行。

NPC-7 系列工业平板电脑广泛应用于工业自动化过程控制、智能电力控制、数控设备制造、环保监测、制药设备、食品包装机械、机器视觉检测、风电监控、太阳能拉晶炉、轮胎硫化机等工业现场环境。

产品参数

结构参数

前面板:铝镁合金磨具压铸前面板,高温防腐漆表面处理,整机符合 NEMA Ip65 防护等级
箱体结构:铝镁合金磨具压铸后箱体,高温防腐漆表面处理。

安装方式:嵌入式/壁挂式/桌面式/VESA 100mm 标准安装孔,满足多种安装需求。

电源输入:DC 9~30V 直流电源输入,标配 100~240V 电源适配器

面板颜色:工业金属灰色/黑色

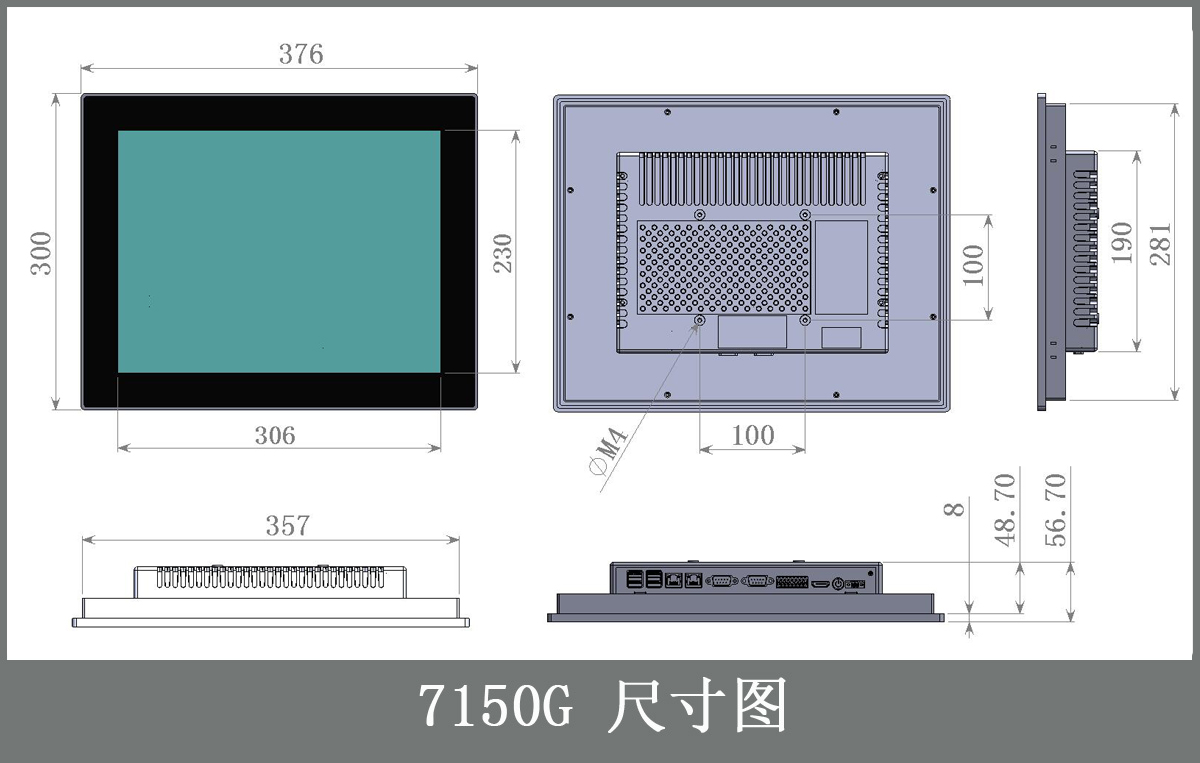

总体尺寸:376 x 300 x 57 mm

开孔尺寸:362 x 285 mm
整机功耗:20 W

整机重量:4.2 Kg


系统参数

处理器:Intel® Celeron® J1900 板载 SoC (2.0GHz, 四核, 2MB 缓存, TDP=10W)

芯片组:Intel® Celeron® series SoC Processor

内存:1 个 SO-DIMM DDR3L(1333 MHz),支持 8 GB 存储

磁盘:MSATA SSD 电子硬盘支持 512GB、 1*2.5 寸硬盘位

显示:Intel HD Graphics 核芯显卡/共享内存 512MB/支持双屏显示 2560x1600 HDMI*1

音频:Line-in,line-out 双声道 HD 音频

网口:RJ-45 x 2 RTL8168/8111/8112 10/100/1000Base-TX, 支持网络唤醒功能

串口:2*RS232/RS422/RS 485 BIOS 可选+2*RS232

USB:3.0 x1 / USB 2.0 x3

扩展接口:Mini PCI-E

I/O:芯片组 Fintek F81866D

数字:I/O 支持 8 位数字 I/O(可编程)

看门狗:可编程超时中断或系统复位

操作系统:Windows CE 、Win7、WIN8 、Linux


液晶显示屏

尺寸/类型:15"XGA TFT LCD

分辨率:1024×768

色彩:16.7M

反应时间:8MS

背光:WLED

背光 MTBF:50,000 小时

亮度:400cd/㎡

对比度:700:1

视角:(H)170/(V)160


触摸屏

尺寸/类型:15 寸五线高温电阻式可选

触摸响应时间:<5ms

表面硬度:7H

点击寿命:5000 万次

透光率:92%以上


环境参数

工作温度:-20~+60℃(电子盘)

存储温度:-30~+80℃

相对温度:10~95%@40℃(无凝结)

振动:50~500Hz,1.5G,0.15mm 峰峰值

冲击:10G/peak(11ms sec)



订购信息

NPC-7150GTR :15"电阻式触摸平板电脑/四核 2.0G/DDR 4G/SSD 128G/LAN*2/USB*4/COM*4/HDMI*1/GPIO/DC9~30V

NPC-7150GV :15"客户定做 OEM/ODM 产品



相关配件

NFDC936V:9~36V 宽压电源输入模块

NFDC120V:诺维 12V 电源适配器

NA0SF01:工业可调桌面式底座/及不锈钢壁挂
